Инфаркт миокарда на ЭКГ имеет ряд характерных признаков, которые помогают дифференцировать его от других расстройств проводимости и возбудимости сердечной мышцы. Очень важно провести ЭКГ-диагностику в первые несколько часов после приступа, чтобы получить данные о глубине поражения, степени функциональной недостаточности сердца, возможной локализации очага. Поэтому кардиограмма снимается по возможности еще в карете скорой помощи, а если такой возможности нет, то сразу по прибытии пациента в стационар.

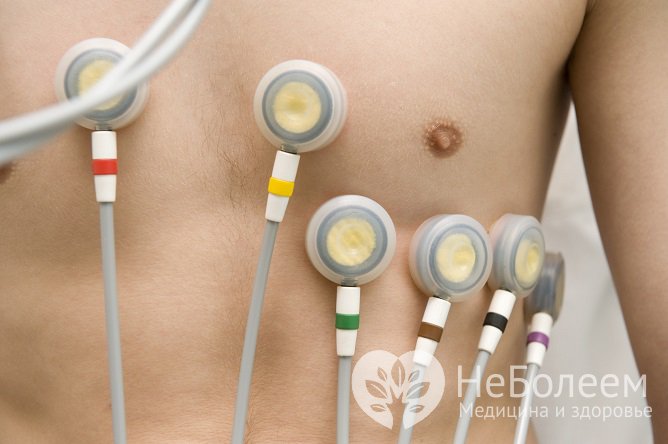

Электрокардиография – основной метод диагностики инфаркта миокарда
ЭКГ-признаки инфаркта миокарда
Электрокардиограмма отражает электрическую активность сердца – трактуя данные такого исследования можно получить комплексные сведения о работе проводящей системы сердца, его способности к сокращению, патологических очагах возбуждения, а также о течении разных заболеваний.
Первым признаком, на который следует обратить внимание, является деформация комплекса QRST, в частности, значительное уменьшение зубца R или полное его отсутствие.
Классическая картина ЭКГ состоит из нескольких участков, которые можно увидеть на любой нормальной ленте. Каждый из них отвечает за отдельный процесс в сердце.
Зубец P – визуализация сокращения предсердий. По его высоте и форме можно судить о состоянии предсердий, их слаженной работе с другими отделами сердца.
Интервал PQ – показывает распространение импульса возбуждения от предсердий к желудочкам, от синусного узла вниз к атриовентрикулярному. Удлинение этого интервала свидетельствует о нарушении проводимости.
Комплекс QRST – желудочковый комплекс, который дает полную информацию о состоянии важнейших камер сердца, желудочков. Анализ и описание этой части ЭКГ является важнейшей частью диагностики инфаркта, основные данные получаются именно отсюда.
Сегмент ST – важная часть, которая в норме является изолинией (прямой горизонтальной линией на основной оси ЭКГ, не имеющей зубцов), при патологиях способной опускаться и подниматься. Это может быть свидетельством ишемии миокарда, т. е. недостаточном кровоснабжении сердечной мышцы.
Любые изменения в кардиограмме и отклонения от нормы связаны с патологическими процессами в сердечной ткани. В случае инфаркта – с некрозом, то есть омертвением клеток миокарда с последующей их заменой на соединительную ткань. Чем сильнее и глубже повреждения, чем обширнее зона некроза, тем заметнее будут изменения на ЭКГ.
Первым признаком, на который следует обратить внимание, является деформация комплекса QRST, в частности, значительное уменьшение зубца R или полное его отсутствие. Это свидетельствует о нарушении деполяризации желудочков (электрофизического процесса, отвечающего за сокращение сердца).
Любые изменения в кардиограмме и отклонения от нормы связаны с патологическими процессами в сердечной ткани. В случае инфаркта – с омертвением клеток миокарда с последующей их заменой на соединительную ткань.
Далее изменения затрагивают зубец Q – он становится патологически глубоким, что свидетельствует о нарушении работы водителей ритма – узлов из специальных клеток в толще миокарда, которые начинают сокращение желудочков.
Изменяется и сегмент ST – в норме он находится на изолинии, но при инфаркте может подниматься выше или опускаться ниже. В таком случае говорят об элевации или депрессии сегмента, что является признаком ишемии тканей сердца. По этому параметру можно определить локализацию области ишемического повреждения – сегмент поднят в тех отделах сердца, где некроз наиболее выражен, а опущен в противоположных отведениях.
Также через некоторое время, особенно ближе к стадии рубцевания, наблюдается отрицательный глубокий зубец T. Этот зубец отражает массивный некроз сердечной мышцы и позволяет установить глубину повреждения.

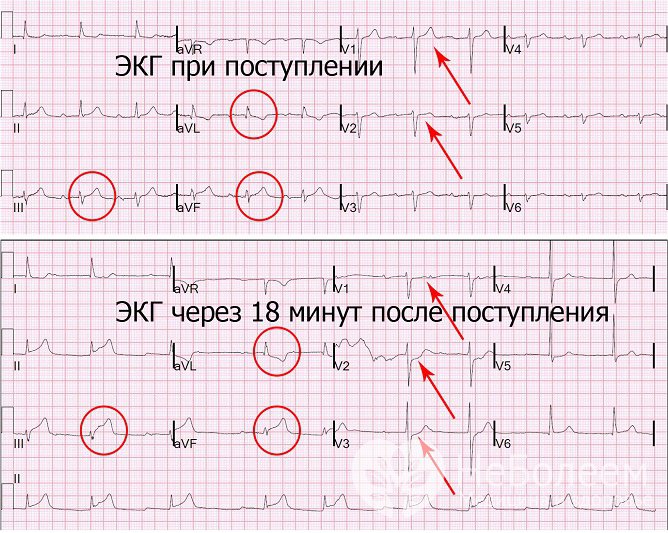

Фото ЭКГ при инфаркте миокарда с расшифровкой позволяет рассмотреть описанные признаки в подробностях.
Характерные ЭКГ-признаки инфаркта миокарда обнаруживаются на всех его стадиях
Лента может двигаться со скоростью 50 и 25 мм в секунду, большую диагностическую ценность имеет более низкая скорость с лучшей детализацией. При постановке диагноза инфаркта учитываются не только изменения в I, II и III отведениях, но также в усиленных. Если же аппарат позволяет записать грудные отведения, то V1 и V2 будут отображать информацию с правых отделов сердца – правого желудочка и предсердия, а также верхушки, V3 и V4 о верхушке сердца, а V5 и V6 укажут на патологию левых отделов.
Ближе к стадии рубцевания, наблюдается отрицательный глубокий зубец T. Этот зубец отражает массивный некроз сердечной мышцы и позволяет установить глубину повреждения.
Инфаркт протекает в несколько стадий, и каждый период отмечается особыми изменениями на ЭКГ.
Ишемическая стадия (стадия повреждения, острейшая) связана с развитием острой недостаточности циркуляции в тканях сердца. Эта стадия длится недолго, поэтому ее редко успевают зарегистрировать на ленте кардиограммы, но ее диагностическое значение довольно высоко. Зубец T при этом увеличивается, заостряется – говорят о гигантском коронарном T, являющимся предвестником инфаркта. Затем ST поднимается над изолинией, ее положение тут стойко, но возможна дальнейшая элевация. Когда эта фаза длится дольше и переходит в острую, можно наблюдать уменьшение зубца T, так как очаг некроза распространяется на более глубокие слои сердца. Возможны реципрокные, обратные изменения.
Острая стадия (стадия некроза) возникает через 2-3 часа после начала приступа и длится до нескольких дней. На ЭКГ она выглядит как деформированный, широкий QRS комплекс, образующий монофазную кривую, где практически невозможно выделить отдельные зубцы. Чем глубже на ЭКГ зубец Q, тем более глубокие слои были затронуты ишемией. На этой стадии можно распознать трансмуральный инфаркт, речь о котором пойдет позже. Характерны нарушения ритма – аритмии, экстрасистолы.
Распознать начало подострой стадии можно по стабилизации сегмента ST. Когда он возвращается к изолинии, инфаркт больше не прогрессирует вследствие ишемии, начинается процесс восстановления. Наибольшее значение в этом периоде имеет сравнение существующих размеров зубца T с первоначальными. Он может быть как положительным, так и отрицательным, но будет медленно возвращаться к изолинии синхронно с процессом заживления. Вторичное углубление зубца Т в подострой стадии свидетельствует о воспалении вокруг зоны некроза и длится, при правильной медикаментозной терапии, недолго.
В стадии рубцевания, зубец R снова поднимается до свойственных ему показателей, а Т уже находится на изолинии. В целом электрическая активность сердца ослаблена, ведь часть кардиомиоцитов погибла и заменена соединительной тканью, которая не обладает способностью к проводимости и сокращению. Патологический Q, при его наличии, нормализируется. Эта стадия длится до нескольких месяцев, иногда полугода.
Очень важно провести ЭКГ-диагностику в первые несколько часов после приступа, чтобы получить данные о глубине поражения, степени функциональной недостаточности сердца, возможной локализации очага.
Основные виды инфаркта на ЭКГ
В клинике инфаркт классифицируют в зависимости от размера и локализации очага. Это имеет значение в лечении и профилактике отсроченных осложнений.
В зависимости от размера повреждений различают:

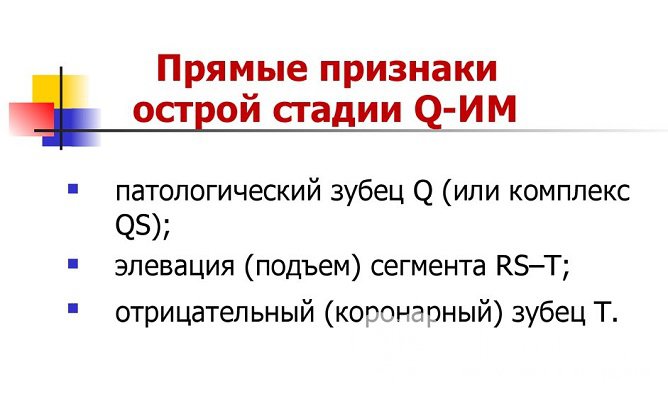

Крупноочаговый, или Q-инфаркт. Это значит, что расстройство кровообращения произошло в крупном коронарном сосуде, и затронут большой объем тканей. Главным признаком является глубокий и расширенный Q, а зубец R невозможно увидеть. Если инфаркт трансмуральный, то есть затрагивающий все слои сердца, сегмент ST расположен высоко над изолинией, в подостром периоде наблюдается глубокий Т. Если же повреждение субэпикардиальное, то есть не глубокое и расположенное рядом с внешней оболочкой, то R будет регистрироваться, пусть и маленький.
Мелкоочаговый, не-Q-инфаркт. Ишемия развилась в зонах, питаемых конечными ветками коронарных артерий, этот вид заболевания имеет более благоприятный прогноз. При интрамуральном инфаркте (повреждение не выходит за пределы сердечной мышцы) Q и R не изменяются, но отрицательный зубец T присутствует. При этом сегмент ST находится на изолинии. При субэндокардиальном инфаркте (очаг у внутренней оболочки) Т нормальный, а ST в депрессии.
Q-инфаркт - одно из наиболее опасных поражений сердечной мышцы
В зависимости от расположения определяют следующие виды инфаркта:
Передне-перегородочный Q-инфаркт – заметные изменения в 1-4 грудных отведениях, где отсутствует R при наличии широкого QS, элевация ST. В I и II стандартных – классический для такого вида патологический Q.
Боковой Q-инфаркт – идентичные изменения затрагивают 4-6 грудные отведения.
Задний, или диафрагмальный Q-инфаркт, он же нижний – патологический Q и высокий Т во II и III отведениях, а также усиленном от правой ноги.
Инфаркт межжелудочковой перегородки – в I стандартном глубокий Q, элевация ST и высокий Т. В 1 и 2 грудных патологически высокий R, характерна также A-V блокада.
Передний не-Q-инфаркт – в I и 1-4 грудных T выше сохраненного R, а во II и III снижение всех зубцов вместе с депрессией ST.
Задний не-Q-инфаркт – в стандартных II, III и грудных 5-6 положительный Т, уменьшение R и депрессия ST.
